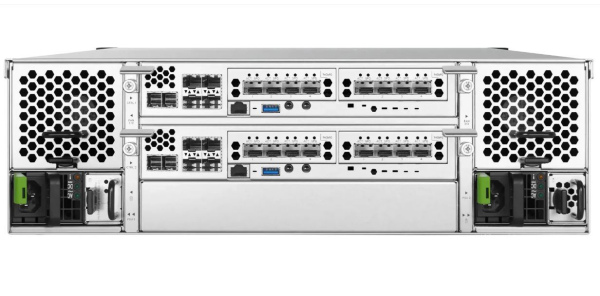

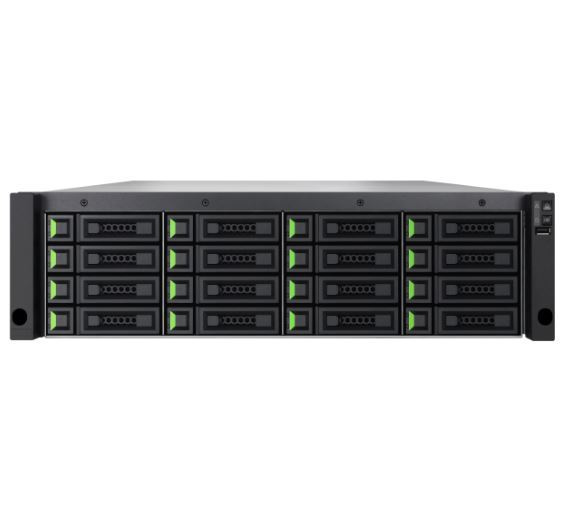

СХД QSAN XS3316D-EU высота 3U, 16-корзин 3.5/2.5 SAS старшая модель серии XS , является аналогом XS3312D-EU 2U, отличия только по количеству корзин корячей замены и высоте, более производительный процессор с высокой частотой.



Аппаратное обеспечение

Архитектура	XS3316D: Два активных контроллера (Active-Active) XS3316S: Single-upgradeable controller
ОС хранилища	XEVO
Процессор
Процессор	Intel ® Xeon ® 64-битный 4-ядерный
Память
Предустановленная память	8 GB DDR4 ECC DIMM (на контроллер)
Общее количество слотов памяти	4 (на контроллер)
Расширение памяти до	256 GB (на контроллер)
ШД
Количество дисков	3.5" х 16
Максимальное количество дисков с учетом полок расширения	496
Поддерживаемые типы дисков	3,5" и 2,5" SAS, NL-SAS, SED HDD 3,5" и 2,5" SATA(*) HDD 2,5" SAS, SATA(*), SED SSD
Интерфейс дисков	SAS 12 Гбит/с, SATA 6 Гбит/с (*)
Максимальная сырая емкость	352 ТБ (22 ТБ HDD)
Максимальная сырая емкость с учетом полок расширения	10 912 ТБ (22 ТБ HDD)
Диск с "горячей" заменой	+
Примечание	(*) Диски SATA работают только с системами с одним контроллером
Интерфейсные порты
Слоты расширения	(Слот Gen3x8) x 2
Порт LAN RJ45 1 Гбит/с	1 (Встроенный порт управления)
Порт LAN 10 Гбит/с SFP+	4 iSCSI (В базе) / 4 iSCSI (Опция)
Порт LAN 10 Гбит/с RJ45	2 iSCSI (опция)
Порт LAN 25 Гбит/с SFP28	2 iSCSI (опция)
16 Гбит SFP+ Fibre Channel	4 (Вариант) / 2 (Вариант)
32 Гбит/с SFP28 Fibre Channel	2 (Вариант)
Порты расширения
Порт SAS 12 Гбит/с	2 (В базе)
USB-порт	1 (Спереди) / 2 (Сзади)
Другие	Консольный порт x 1, сервисный порт (UPS) x 1
Спецификация ПО
ОС	XEVO
RAID	0 / 1 / 5 / 6 / 10 / 50 / 60 / 5EE / 6EE / 50EE / 60EE / N-стороннее зеркало
Эффективность хранения данных	Тонкое выделение ресурсов
Дополнительный функционал ПО	SSD кэширование (опция) / Авто тиринг (опция)
Защита данных	Снимок / Клонирование локального тома
Удаленная репликация	Асинхронная (в базе) / Синхронная (опция)
Безопасность	HTTPS / SSH / iSCSI CHAP / ISE & SED
Управление	Веб-интерфейс / Последовательная консоль / RESTful API / SES / LCM
Внешний вид
Размеры (В х Ш х Г)	130 x 438 x 515 мм
Вес нетто (кг)	21.7
Вес Брутто (кг)	24
Другое
Защита памяти	Cache-to-Flash (Суперконденсатор + флэш модуль) (опция)
Модуль охлаждения	4 шт
Блок питания	850 Вт x 2 (80 PLUS Platinum)
Энергопотребление	407 В
Сертификаты
Сертификаты	CE / ECC / BSMI

Компания QSAN Technology Inc. выпустила гибридную флэш-память следующего поколения серии 3300, оптимизированную по цене и производительности для рабочих нагрузок малого и среднего бизнеса. В нашей лаборатории находится QSAN XCubeSAN XS3312D — двухконтроллерная SAN-система форм-фактора 2U, разработанная для удовлетворения потребностей малых и средних предприятий, удаленных или периферийных локаций, а также любых других мест, где требуется сочетание производительности и экономичности. Остальная часть семейства включает модели форм-фактора 2U (2 отсека по 6 отсеков), 3U (16 отсеков) и 4U (24 отсека). Все они поддерживают возможность добавления до 20 дополнительных JBOD-устройств.

Обзор оборудования QSAN XCubeSAN XS3312D

Система хранения данных QSAN XCubeSAN XS3312D нового поколения — это блочный массив начального уровня, разработанный для удовлетворения требований современных рабочих нагрузок к производительности, простоте и доступности, с возможностью оплаты по мере роста. Это решение может стать отличным выбором для виртуализации, редактирования мультимедиа, крупномасштабного видеонаблюдения и резервного копирования.



Архитектура основана на 64-битном 4-ядерном процессоре Intel Xeon и может быть сконфигурирована как с одним контроллером (XS3312S) или с двумя активными контроллерами (XS3312D). XCubeSAN поставляется с базовой конфигурацией памяти 16 ГБ DDR4 ECC DIMM, которую можно увеличить до 256 ГБ для одного контроллера или до 512 ГБ для конфигурации с двумя контроллерами (256 ГБ на контроллер). Мы протестировали конфигурацию с двумя активными контроллерами.

Система QSAN XS3312D может быть расширена до 492 отсеков для дисков с помощью XCubeDAS или сторонних модулей расширения и поддерживает диски SAS, NL-SAS и SED, подключенные через интерфейс SAS 3.0 12 Гбит/с. Конфигурация с одним контроллером также может поддерживать интерфейс SATA 6 Гбит/с. Все диски поддерживают «горячую» замену.



Что мы тестировали

Мы протестировали QSAN XCubeSAN XS3312D, систему хранения данных с 12 дисками и двухконтроллерной архитектурой активного/активного режима. Серия XCubeSAN — это высокодоступная система хранения данных SAN с полным резервированием и модульной конструкцией. Она имеет двухканальную архитектуру активного режима, механизм автоматического переключения/восстановления после сбоя и технологию кэширования во флэш-память. Не позволяйте размеру ввести вас в заблуждение. XCubeSAN может быть расширена до 492 отсеков для дисков с помощью XCubeDAS или дополнительных модулей расширения сторонних производителей.

Компания QSAN разработала впечатляющую интерактивную консоль управления, отображающую сведения о конфигурации, состояние, оповещения и многое другое. QSAN XEVO — это система управления хранилищем на основе флэш-памяти с интуитивно понятным графическим интерфейсом пользователя, и данные становятся доступны в течение пяти минут после установки. Основная технология XEVO обеспечивает гибкость и интеллектуальные возможности, необходимые для упрощения работы со всем содержимым гибридной системы хранения.

Краткий обзор возможностей XS3312D

QSAN XCubeSAN XS3312D обладает многими возможностями, присущими корпоративным SAN-системам. К ключевым функциональным возможностям относятся:

• QSLife — система мониторинга и анализа активности SSD-накопителей для оповещения о проблемах со здоровьем диска.
• QReport – инструмент для анализа использования в бизнесе с целью выявления областей для улучшения.
• Качество обслуживания (QoS) – для управления QoS с целью балансировки приоритетов рабочей нагрузки.
• QAuth — для настройки и управления SED и ISE.



Система QSAN XCubeSAN XS3312D обеспечивает превосходную производительность со скоростью 12,8 ГБ/с и 1,3 млн операций ввода-вывода в секунду, а также масштабируемость до 10,8 ПБ хранилища. Конструкция обеспечивает высокую надежность систем корпоративного класса и доступность на уровне 99,999% без единой точки отказа. Универсальные возможности подключения включают 12 хост-портов (позволяющих подключать несколько хостов без необходимости использования отдельного коммутатора) и возможность использования хост-карт 25GbE iSCSI и 32Gb FC.

QSAN XCubeSAN XS3312D предоставляет гибкие возможности подключения, способные удовлетворить практически любые потребности в подключении хоста, включая:

• Два слота расширения PCIe (Gen3x8).
• Порт LAN 1GbE RJ45 – по одному на каждый контроллер для встроенного управления.
• Порт LAN 10GbE SFP+ – 4 ​​порта iSCSI на каждый встроенный контроллер, опционально 4 дополнительных порта iSCSI.
• Порт LAN 10GbE RJ45 – 2 порта iSCSI (опционально)
• Порт LAN 25GbE SFP28 – 2 порта iSCSI (опционально)
• 16 Гбит/с SFP+ Fibre Channel – 2/4 опционально
• 32 Гбит/с SFP28 Fibre Channel – 2 опционально
• Широкий порт SAS 12 Гбит/с – 2 встроенных порта на каждом контроллере для расширения.
• USB-порт – 1 спереди / 2 сзади
• 1 Консольный порт
• 1 сервисный порт (ИБП)

Для настройки хранилища QSAN XCubeSAN XS3312D позволяет предприятиям структурировать и использовать дисковые накопители различными способами, предоставляя функции корпоративного класса, ожидаемые от сред SAN, в том числе:

• RAID: 0, 1, 5, 6, 10, 50, 60, 5EE, 6EE, 50EE, 60EE, N-стороннее зеркалирование
• Тонкое выделение ресурсов
• Параметры кэширования на SSD и автоматического распределения по уровням.
• Создание моментальных снимков и клонирование локальных томов
• Репликация: асинхронная и опционально синхронная.

XS3312D поддерживает SED (самошифрующиеся диски) для защиты данных в случае потери, кражи или неправильного размещения дисков. RBAC (управление доступом на основе ролей) предотвращает несанкционированный доступ к данным.

Управление QSAN

Прежде чем перейти к результатам тестирования производительности, давайте рассмотрим графический интерфейс QSAN XEVO. Этот интерфейс используется для управления и мониторинга массива, а также предоставляет графический интерфейс управления хранилищем, упрощающий внедрение, настройку и обслуживание.

Панель управления в XEVO предоставляет превосходный общий обзор состояния инфраструктуры хранения данных, а также обеспечивает быстрый доступ к инструментам для просмотра более подробной информации при необходимости.



Графики производительности предоставляют наглядное представление об активности и производительности массива. И если что-то не так, цвет соответствующих элементов изменится с зеленого на желтый или красный.

В разделе «Обзор хранилища» объекты «Массив» и «Диск» отображают количество устройств в этих категориях, а щелчок по любому из них или по ссылке «Система» в меню в левом верхнем углу откроет представление «Система».



Графический интерфейс отображает вид установленной системы спереди и сзади. При наведении курсора на любую из зеленых областей отображается дополнительная информация. Цвета будут меняться в зависимости от состояния оповещения для указанного диска, контроллера питания, вентилятора, порта и т. д.

В разделе «Просмотр хостов» отображается подробная информация для управления и настройки хостов, а также возможность управления томами.



На этом снимке экрана показан хост (SR_Lab) в сети Fibre Channel, для этого хоста активны два контроллера, и хосту доступны 4 тома (т.е. LUN). Пользователь может изменять тома и их обозначения LUN.

Интерфейс управления пулами позволяет управлять конфигурацией дисковых накопителей и томов, входящих в состав пулов.



Предоставляется информация о каждом накопителе, включая уровень оповещения (в данном случае зеленый), номер слота, емкость, текущее состояние и тип диска.

Помимо административных функций, XEVO может отображать подробную информацию о производительности массивов, включая тома, дисковые накопители и порты данных. Пример графиков производительности для подключений портов данных к хостам приведен ниже.



QSAN XCubeSAN XS3312D Производительность

Для этих тестов мы использовали 12 твердотельных накопителей Seagate Nytro 3350 SAS емкостью 7,68 ТБ каждый. В каждой конфигурации мы использовали две RAID-группы, состоящие из 6 SSD-накопителей в каждой. Мы распределяли диски между обоими контроллерами для конфигурации активный/активный. Использование SSD-накопителей позволяет в тестах устранить большую часть задержки, связанной с дисками, и проверить возможности массива хранения данных на пределе.



Производительность SQL Server

В протоколе тестирования Microsoft SQL Server OLTP используется текущая версия эталонного теста C (TPC-C) Совета по производительности обработки транзакций, представляющая собой онлайн-тест обработки транзакций, имитирующий действия, встречающиеся в сложных средах приложений. Эталонный тест TPC-C ближе, чем синтетические тесты производительности, к оценке сильных и слабых мест инфраструктуры хранения данных в средах баз данных.

Каждая виртуальная машина SQL Server настроена с двумя виртуальными дисками: томом объемом 100 ГБ для загрузки и томом объемом 500 ГБ для базы данных и файлов журналов. С точки зрения системных ресурсов, мы настроили каждую виртуальную машину с 16 виртуальными процессорами и 64 ГБ оперативной памяти.

В этом тесте используется SQL Server 2014, работающий на гостевых виртуальных машинах Windows Server 2012 R2. Традиционно мы использовали этот бенчмарк для тестирования больших баз данных масштаба 3000 экземпляров на локальном или общем хранилище, но в этой версии мы сосредоточились на равномерном распределении четырех баз данных масштаба 1500 экземпляров на наших серверах.

Конфигурация тестирования SQL Server (для каждой виртуальной машины)

• Windows Server 2012 R2
• Объем выделенного хранилища: 600 ГБ, использовано: 500 ГБ
• SQL Server 2014
  • Размер базы данных: 1500 единиц.
  • Нагрузка на виртуальные клиенты: 15 000
  • Объем оперативной памяти: 48 ГБ
• Продолжительность теста: 3 часа
  • 2,5 часа предварительной подготовки
  • 30-минутный период выборки

В ходе тестирования нашей рабочей нагрузки на SQL Server мы измерили среднюю задержку в 11 мс при использовании RAID6 и 3 мс при использовании RAID10, что показывает, что XCubeSAN XS3312D может обеспечить довольно низкую среднюю задержку при такой нагрузке.



Производительность Sysbench MySQL

Наш первый тест производительности локального хранилища данных проводится на базе данных Percona MySQL OLTP с помощью SysBench. В ходе этого теста также измеряются среднее количество транзакций в секунду (TPS), средняя задержка и средняя задержка на уровне 99-го процентиля.

Настройка параметров тестирования Sysbench (для каждой виртуальной машины)

• CentOS 6.3 64-бит
• Percona XtraDB 5.5.30-rel30.1
  • Таблицы базы данных: 100
  • Размер базы данных: 10 000 000
  • Количество потоков базы данных: 32
  • Объем оперативной памяти: 24 ГБ
• Продолжительность теста: 3 часа
  • 2 часа предварительной обработки, 32 нити
  • 1 час 32 нити

В нашей рабочей нагрузке Sysbench обе конфигурации RAID показали очень схожие результаты. Мы равномерно распределили 16 виртуальных машин Sysbench по томам, представленным из наших пулов RAID6 и RAID10, чтобы измерить разницу в производительности между двумя типами RAID. Мы измерили суммарную производительность 12 094 TPS на RAID10 и 11 443 TPS на RAID6.



Анализ рабочей нагрузки VDBench

Что касается тестирования производительности массивов хранения данных, то наилучшим вариантом является тестирование приложений, а синтетическое тестирование занимает второе место. Хотя синтетические тесты не являются идеальным отражением реальных рабочих нагрузок, они помогают оценить устройства хранения данных с помощью фактора повторяемости, что упрощает сравнение конкурирующих решений. Эти рабочие нагрузки предлагают широкий спектр профилей тестирования, от тестов «четыре угла» и тестов на размер передачи данных в базах данных до трассировки из различных сред VDI. В этих тестах используется стандартный генератор рабочих нагрузок vdBench с механизмом сценариев для автоматизации и сбора результатов на большом вычислительном кластере. Это позволяет нам повторять одни и те же рабочие нагрузки на широком спектре устройств хранения данных, включая флэш-массивы и отдельные устройства хранения.

Профили:

• Чтение случайных данных 4K: 100% чтение, 128 потоков, iorate 0-120%.
• Случайная запись 4K: 100% запись, 64 потока, скорость записи 0-120%.
• Последовательное чтение 64K: 100% чтения, 16 потоков, скорость чтения 0-120%.
• Последовательная запись 64K: 100% запись, 8 потоков, скорость записи 0-120%.
• Синтетические базы данных: SQL и Oracle
• Трассировки полного клонирования VDI и трассировки связанных клонов

Начав с анализа четырех параметров нагрузки (пиковая пропускная способность и пиковая полоса пропускания), мы рассмотрели насыщение операций ввода-вывода для небольших блоков при случайном чтении 4K-файлов. В этом случае обе группы RAID показали задержку менее 2 мс при производительности до 280 000 операций ввода-вывода в секунду, прежде чем достичь пика примерно в 326 000 операций ввода-вывода в секунду для RAID6 и 338 000 операций ввода-вывода в секунду для RAID10 соответственно.

Заключение

За эти годы через нашу лабораторию прошло множество устройств QSAN, и они всегда отлично справлялись с важнейшим балансом между производительностью, стоимостью и набором функций. На этот раз XS3312 демонстрирует те же самые качества, что является отличной новостью для малых предприятий, распределенных компаний, поставщиков управляемых услуг и региональных облачных провайдеров.

Мы тестировали модель XS3312D, которая имеет два контроллера, а также версию с одним контроллером — XS3312S. В конфигурации с двумя контроллерами мы использовали двенадцать SSD-накопителей, разделенных на две группы по шесть штук. Затем они были сконфигурированы в две группы пулов RAID6 или RAID10 для соответствующих тестов.

Что касается скорости и пропускной способности, QSAN XS3312D продемонстрировал высокую производительность, достигнув максимума в 4,54 ГБ/с в режиме RAID10 в нашем тесте последовательного чтения 64K. В нашем тесте случайной передачи 4K пиковая производительность ввода-вывода для небольших блоков также составила 338 тыс. операций ввода-вывода в секунду в режиме RAID10.

В ходе тестирования приложений SQL Server с нагрузкой виртуальных машин SQL среднее суммарное время отклика конфигурации RAID6 составило 11 мс, в то время как у RAID10 — 3 мс. Производительность Sysbench также была высокой, хотя разница между двумя типами RAID была незначительной. При нагрузке в 16 виртуальных машин RAID10 показал 12 094 транзакции в секунду, а RAID6 — 11 443 транзакции в секунду.

Компания QSAN продолжает предлагать отличные решения для начального сегмента систем хранения данных, где обычно наблюдается высокая конкуренция. Это включает в себя как NAS-решения, требующие дополнительного программного обеспечения или пакетов для работы с блочным хранилищем, так и предложения от крупных OEM-производителей, которые, как правило, обладают богатым функционалом, но при этом дороги. QSAN успешно занимает промежуточную нишу, предлагая блочное хранилище с широким набором функций, которое при этом не разорит ваш бюджет.

Хотя может показаться, что существует множество решений, которые бы решали именно эту проблему, на самом деле их не так много. Кроме того, розничная цена XS3312D составляет 7200 долларов США без учета дисковых накопителей, и нет ограничений на используемые диски, поэтому у клиентов или интеграторов есть гибкость при развертывании. В целом, это отличный способ для малого бизнеса начать с малого и получить решение, которое будет экономически эффективно расти вместе с объемом данных в течение многих лет.

Источник информации и тестирования: https://www.storagereview.com/review/qsan-xcubesan-xs3312d
